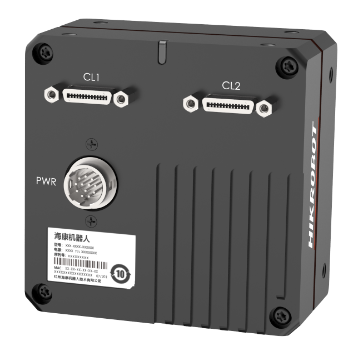

MV-CL162-91CM
16k，黑白，Camera Link，兩線，3.5μm，線陣相機
資料下載
產品介紹
詳細參數
功能特性
· 豐富的ISP處理技術，支援降噪、手動調整Gamma校正、平場校正、LUT、黑電平調節等
· 支援2-TDI功能，可依需求選擇成像模式
· 多種彈性的曝光與擷取方式，基礎行頻50 kHz
· 支援雙向I/O，輸入/輸出可靈活配置
· 結構設計緊湊，正面板和側面板均有安裝孔，可進行靈活安裝
· 相容於Camera Link協定及GenICam標準
訂貨型號
· MV-CL162-91CM

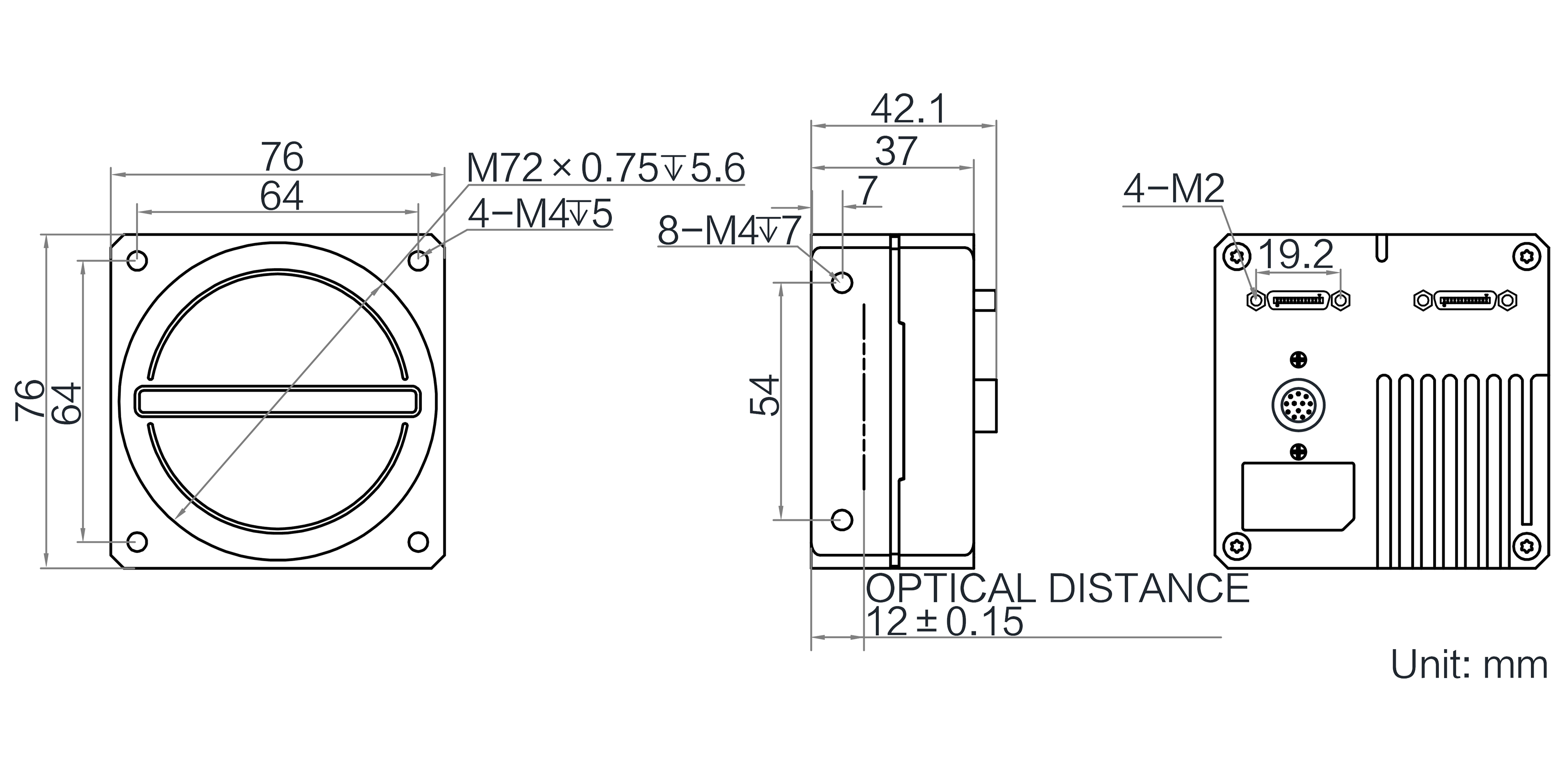

外形尺寸
*產品所涉資料可能因環境等因素而產生差異，本公司不承擔由此產生的後果。
| 型號 | 型號 | MV-CL162-91CM |
| 名稱 | 16k，黑白，Camera Link，兩線，3.5μm，線陣相機 | |
| 效能 | 感測器類型 | CMOS |
| 像元尺寸 | 3.5 μm × 3.5 μm | |
| 解析度 | 16384 × 2 | |
| 成像模式 | 1-line/2-TDI | |
| 最大行頻 | 全解析度：10 kHz（Base），20 kHz（Medium），40 kHz（Full），50 kHz（80-bit） Binning提行頻後：71 kHz@1-line（全解析度），60 kHz@ 2-TDI（全解析度） ROI提行頻後：120 kHz@1-line（6820解析度及以下），60 kHz@2-TDI（6820解析度及以下） |
|
| 配置模式 | Base，Medium，Full，80-bit | |
| 頻道模式 | 1 × 2，1 × 4，1 × 8，1×10 | |
| 頻道數 | 2/4/8/10 Taps | |
| 像素時鐘 | 40 MHz，66 MHz，80 MHz，85 MHz | |
| 動態範圍 | 56.7 dB | |
| 信噪比 | 37 dB | |
| 增益 | 1.0 x | |
| 曝光時間 | 3 μs ~ 10 ms | |
| 快門模式 | 支援自動曝光、手動曝光、一鍵曝光 支援固定曝光時間、脈衝寬度控制曝光時間 |
|
| 黑白/彩色 | 黑白 | |
| 像素格式 | Mono 8/10/12 | |
| Binning | 支援1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4 | |
| 鏡像 | 支援水平鏡像 | |
| 觸發模式 | 外觸發，內觸發 | |
| 外觸發模式 | 行觸發，幀觸發，行+幀觸發 | |
| 電氣特性 | 資料介面 | Camera Link |
| 數位I/O | 12-pin P10接頭提供供電和I/O：4路雙向可支配I/O（Line 0/1/3/4），支援差分和單端IO訊號；Camera Link提供IO（CC1/CC2/CC3/ CC4） | |
| 供電 | 12 ~ 24 VDC | |
| 典型功耗 | 9.8 W@12 VDC | |
| 結構 | 鏡頭接口 | M72*0.75，法蘭後焦12 mm；可透過轉接環轉接至F口鏡頭 |
| 外形尺寸 | 76 mm × 76 mm × 42.1 mm | |
| 重量 | 約320 g | |
| IP防護等級 | IP40（正確安裝鏡頭以及線纜的情況下） | |
| 溫度 | 工作溫度-20~55°C，儲藏溫度-30~80°C | |
| 濕度 | 5%~90%RH無冷凝 | |
| 一般規範 | 軟體 | MVS及符合Camera Link協定的擷取卡控制軟體 |
| 作業系統 | Windows 7/10/11 32/64 bits | |
| 協議/標準 | Camera Link V1.2，GenICam | |
| 認證 | CE，RoHS，KC |
